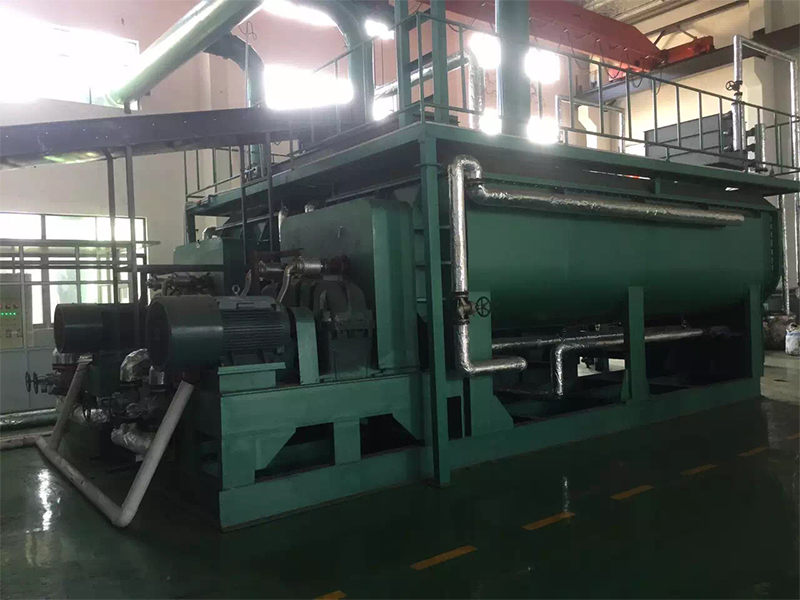

一.桨叶干燥机介绍

（一）.桨叶干燥机工作原理

空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。

在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，湿空气由引风机排出室外。

（二）.桨叶干燥机设备特点：

1.干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

2.菌渣专用干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。

3.处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。

4.环境污染小：携带空气量很少，粉尘物料夹带很少。

5.操作费用低。

6.操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

（三）.我公司桨叶干燥机几点改革

1.由于废物中含有其他粒子,长期摩擦容易把焊缝磨穿,故采用双层焊接.耐压耐磨性能良好.

2.主机上盖增加了热风补充,加快了干燥速度.

3.为了减少传动端的热胀冷缩,蒸汽的进出采用单头进出.

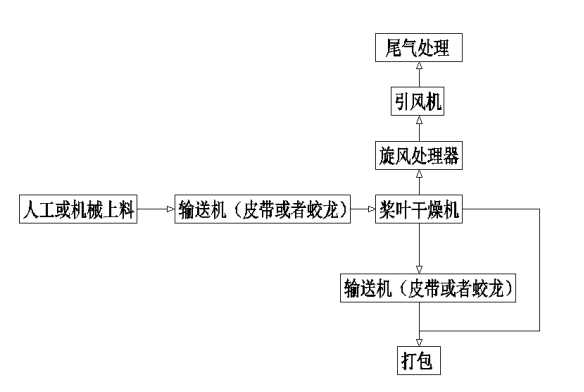

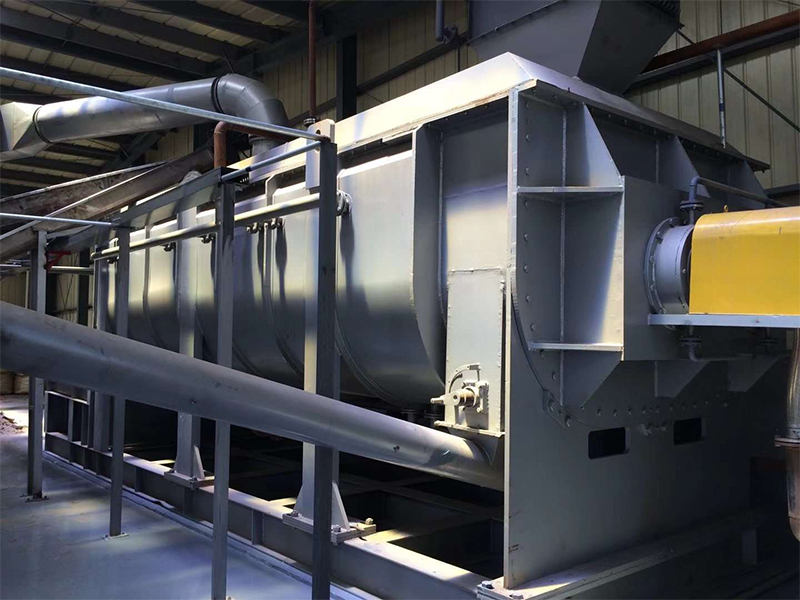

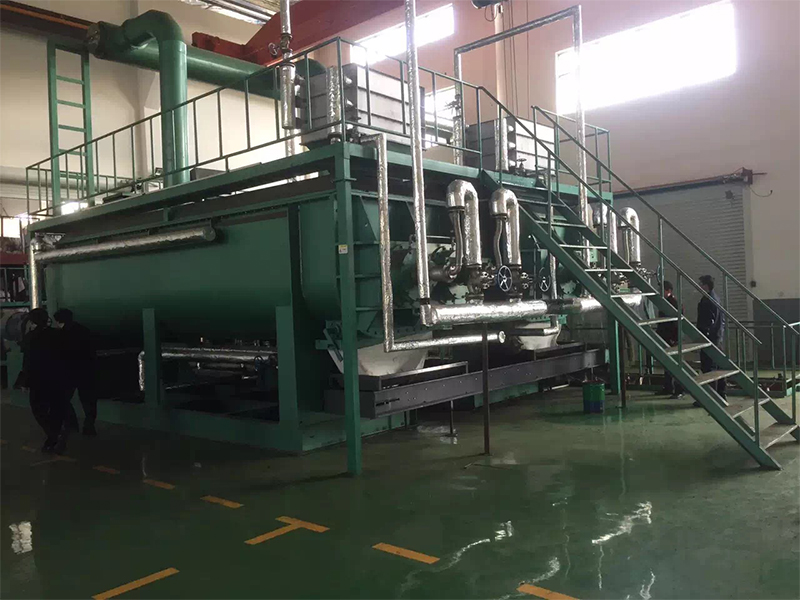

二.菌渣桨叶干燥配置流程

本期工程每小时需处理水分70%的湿物料1000Kg/h. 湿物料输送设备采用上料机将物料从料仓送至进入干燥机。干燥机略微倾斜，在转子的搅拌推动下，在不断向出料口运动的同时，被加热蒸汽间接干燥，成为25％含水率的干燥产品，经出料

口卸至带式输送机运出装袋后再综合利用。干燥机转子、夹套内通入160℃的饱和蒸汽，间接与物料接触进行干燥，凝结水经疏水阀排至出水管，干燥机干燥过程中产生的废气（汽），大部分来自物料自身的水分，少量为挥发性气体。

三、设备技术参数

型号	3	9	13	18	24	29	36	41
传热面积m ²heat transfer area	2.7	9	13	18	24	29	36	41
有效容积m ³effective volume	0.06	0.32	0.59	1.09	1.53	1.85	2.42	2.8
转速范围r.p.m revolution	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20
功率kw power	2.2	3.8	5.5	7.5	11	11	15	15
器体宽A mm width of dryer body	306	584	762	940	1118	1118	1296	1296
总宽B mm total width	736	841	1066	1320	1474	1474	1676	1676
器体长C mm lengh of dryer body	1956	2820	3048	3328	3454	4114	4115	4724
总长D mm total length	2972	4876	5486	5918	6147	6808	6960	7570
进出料距E mm feedingDistance and bteween discharging	1752	2540	2768	3048	3150	3810	3810	4420
中心高F mm height in center	380	380	534	610	762	762	915	915
总高G mm total height	762	838	1092	1270	1524	1524	1778	1778
进汽口N steam inlet	(2)3/4	(2)3/4	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1
出水口O water outlet	(2)3/4	(2)3/4	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1

型号	48	52	62	68	73	81	87	95	110
传热面积m ²heat transfer area	48	52	62	68	73	81	87	95	110
有效容积m ³effective volume	3.54	3.96	4.79	5.21	5.78	6.43	7.39	8.07	9.46
转速范围r.p.m revolution	10-20	10-20	10-20	10-20	5-15	5-15	5-15	5-15	5-10
功率kw power	30	30	45	45	55	55	75	75	95
器体宽A mm width of dryer body	1474	1474	1651	1652	1828	1828	2032	2032	2210
总宽B mm total width	1854	1854	2134	2134	2286	2286	2438	2438	2668
器体长C mm lengh of dryer body	4724	5258	5410	5842	5461	6020	5537	6124	6122
总长D mm total length	7772	8306	8865	9296	9119	9678	9119	9704	9880
Distance bteween 进出料距E mm feeding and discharging	4420	4954	4953	5384	5004	5562	5080	5664	5664
中心高F mm height in center	1066	1066	1220	1220	1220	1220	1220	1220	1220
总高G mm total height	2032	2032	2362	2362	2464	2464	2566	2566	2668
进汽口N steam inlet	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2	(2)2
出水口O water outlet	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2	(2)2

注：部分参数设计时视不同物料有所调整，以设计为准。
